CPE710 - Redes Móveis

Lista de Exercícios - Estudo Prova

Simulação 02

AODV - Ad Hoc On-Demand Distance Vector*

Avaliar o protocolo de roteamento em redes móveis: AODV (Ad Hoc On-Demand Distance Vector).
- Mobilidade: RandomWayPoint
- Velocidades: 0, 1, 5, 10 e 20 m/s
- Nós: 100 nós distribuídos aleatórios
- Pares: 50
- Área: 1200x900m
- Tamanho do Pacote: 500 bytes
- Taxa: 11Mbps
- Tempo de Simulação: 180 segundos
- Início: A partir do segundos 60 e gradativo até chegar a 50 pacotes por 1 segundo.

O código utilizado pode ser baixado aqui.
O log dos resultados baixado aqui.

Resultados

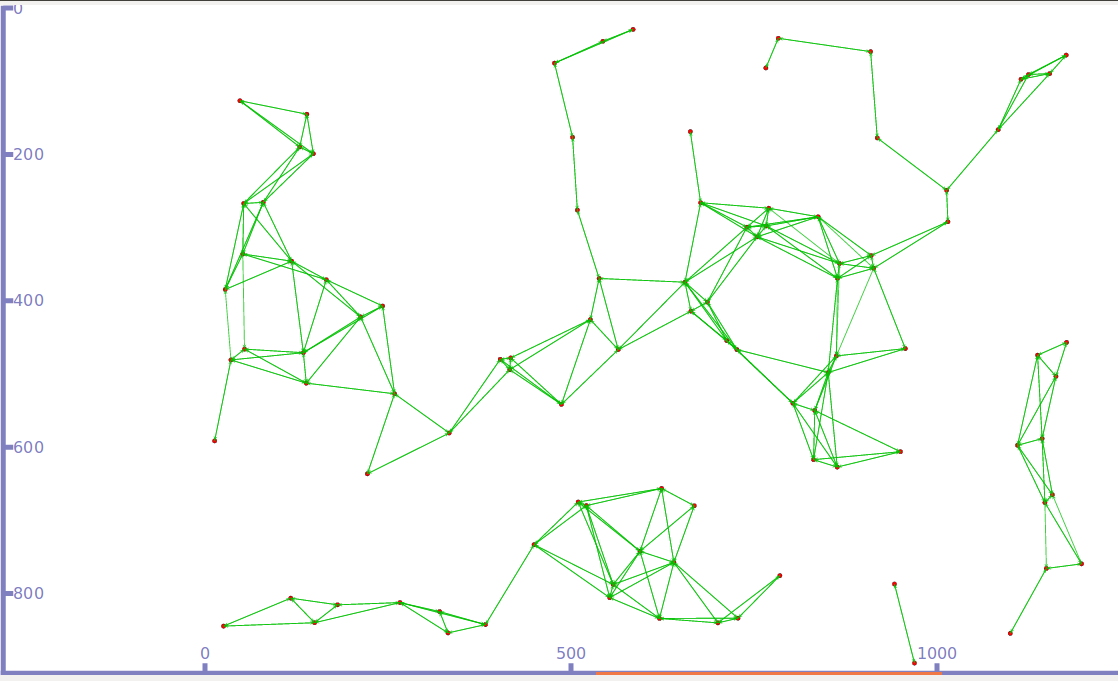

Exemplo de Posicionamento:

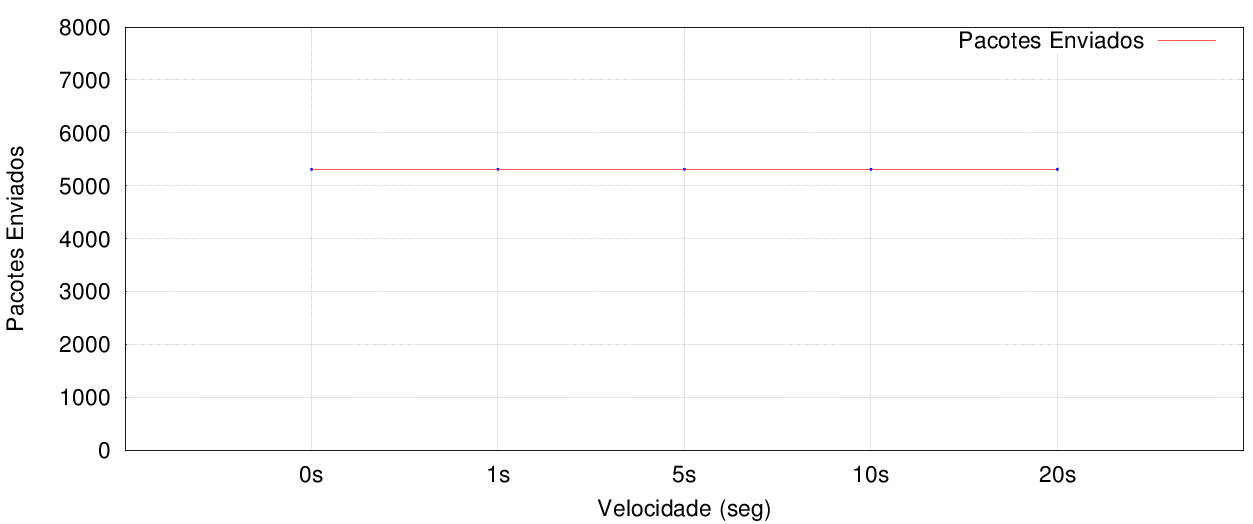

Pacotes Enviados:

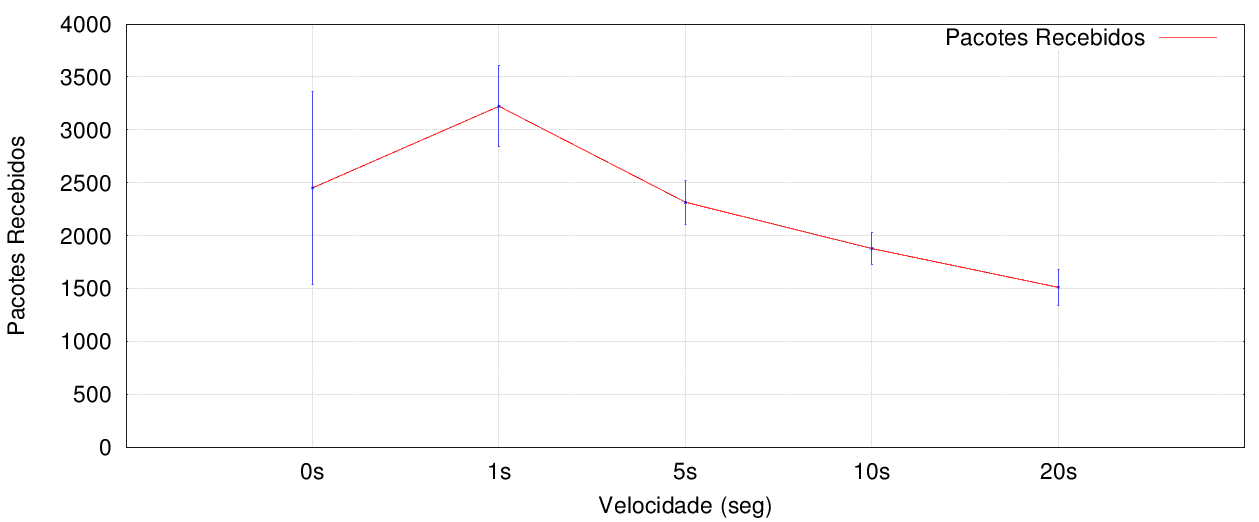

Pacotes Recebidos:

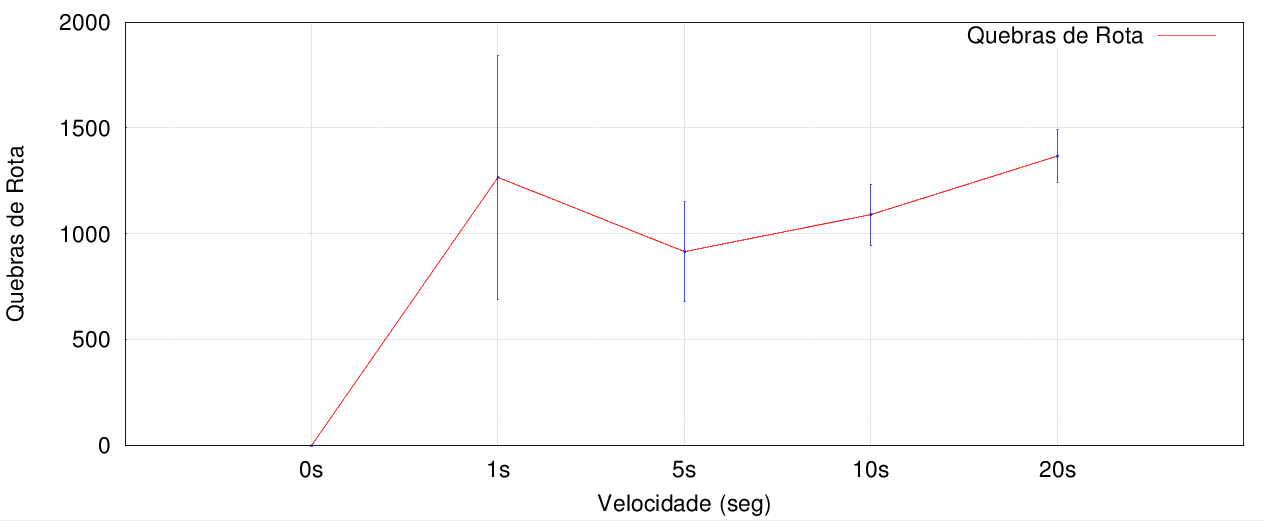

Quebras de Rota:

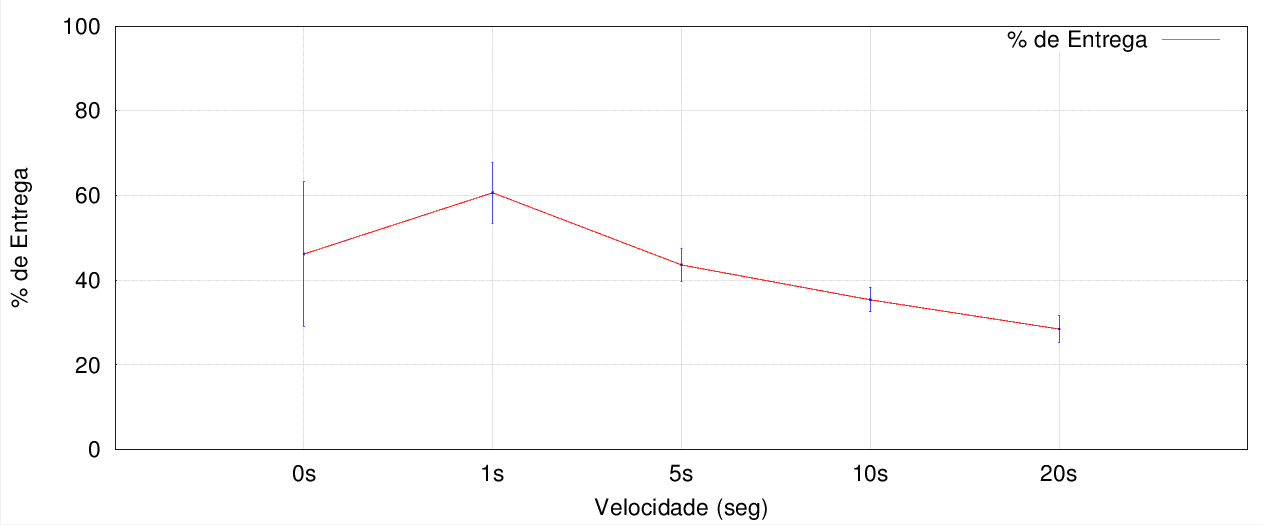

% de Entrega:

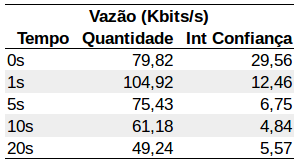

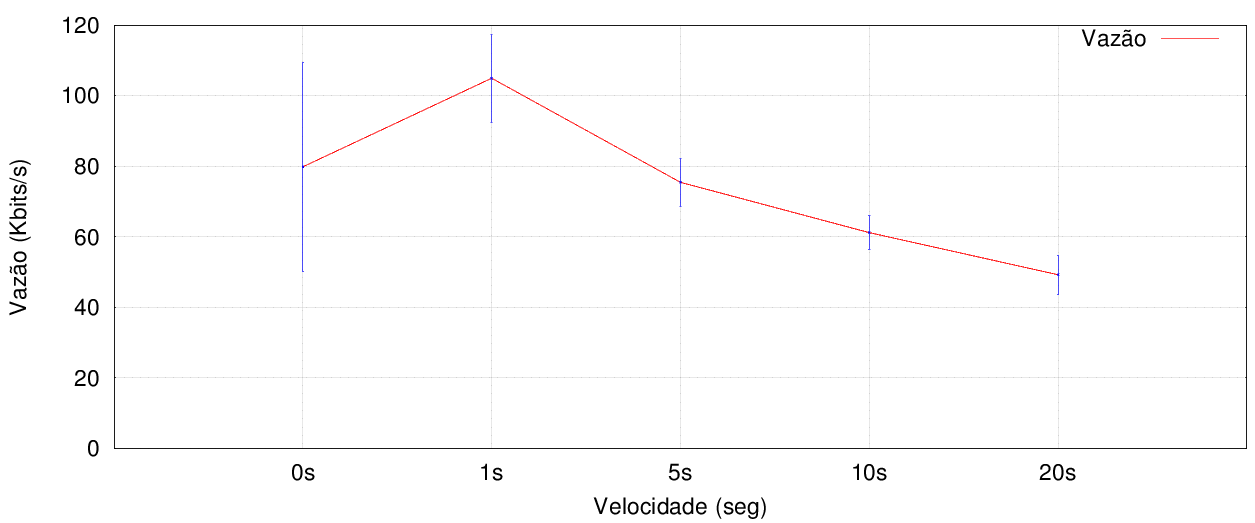

Vazão:

* O protocolo AODV foi programado com o objetivo de ser um protocolo adaptativo a cenários de alta mobilidade, de maneira a evitar desperdício de banda e minimizar o processamento nos nós, que atuam como roteadores na rede. São utilizadas tabelas de roteamento tradicionais, ou seja, é armazenado apenas o próximo salto para o nó destino em questão.
Sendo um protocolo reativo, quando é necessário o envio de pacotes a um nó destino que não consta em sua tabela de roteamento, é dado início ao Processo de Descoberta de Rotas.

Atualizado: 09/06/2015 - 13:00

Simulação 01

Exercício 02 - Variação da distância

Cenário de uma rede Wi-Fi com dois nós clientes em uma rede Ad Hoc. Foi efetuado 10 simulações.
- 100 Metros de distância entre os nós.
- Variação no tamanho dos quadros entre 100, 200, 400, 800 e 1600 Bytes.
- Modo de operação: 802.11b DsssRate11Mbps
- Taxa de trasmissão: 11Mbps
O código utilizado pode ser baixado aqui.

Para executar os testes no NS-3 foi chamado com o seguinte comando.
Para 100 Bytes: ./waf --run "scratch/t1ex2 --tamanho=100"
Onde foi variado as distâncias: 100, 200, 400, 800 e 1500.

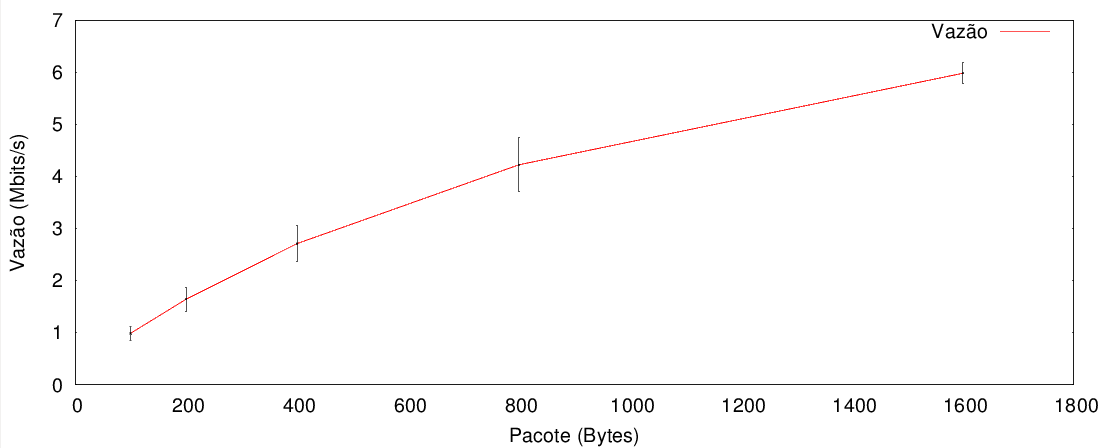

Vazão:

Dados:
Tamanho ----- Valor
100 Bytes --- 0.9899047032 Mbits/s
200 Bytes --- 1.6434078959 Mbits/s
400 Bytes --- 2.711103278 Mbits/s
800 Bytes --- 4.2242663902 Mbits/s
1600 Bytes -- 5.9800198753 Mbits/s

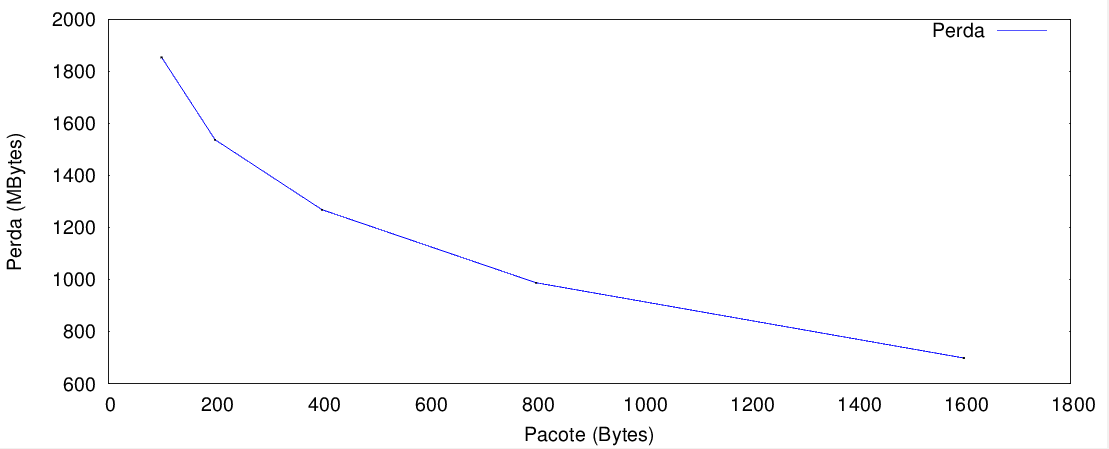

Perda:

Dados:
Tamanho ---- Valor
100 Bytes --- 1853.2434570313 Bytes
200 Bytes --- 1537.039755249 Bytes
400 Bytes --- 1268.531237793 Bytes
800 Bytes --- 988.3593017578 Bytes
1600 Bytes -- 699.3921386719 Bytes

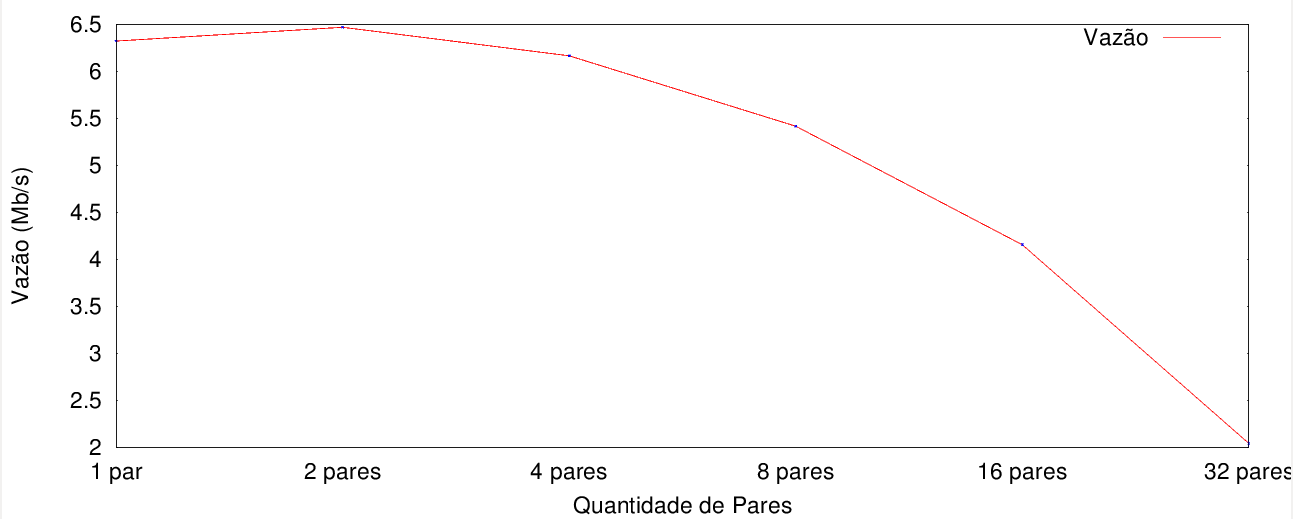

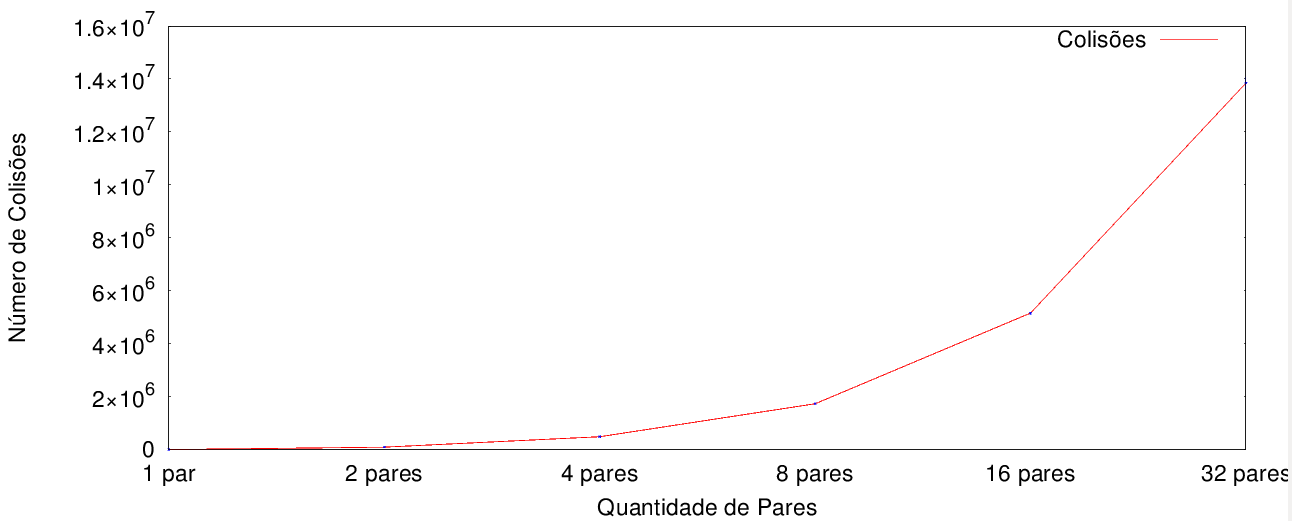

Exercício 05 - Aumentando o número de Pares

Cenário de uma rede Wi-Fi com pares de nós clientes em uma rede Ad Hoc. Foi efetuado 10 simulações.
- 50 Metros de distância entre os nós.
- Variação no tamanho número de pares 1, 2, 4, 8, 16, 32 .
- Modo de operação: 802.11b DsssRate11Mbps
- Taxa de trasmissão: 11Mbps
- Tamanho do Pacote: 500Bytes
O código utilizado pode ser baixado aqui.

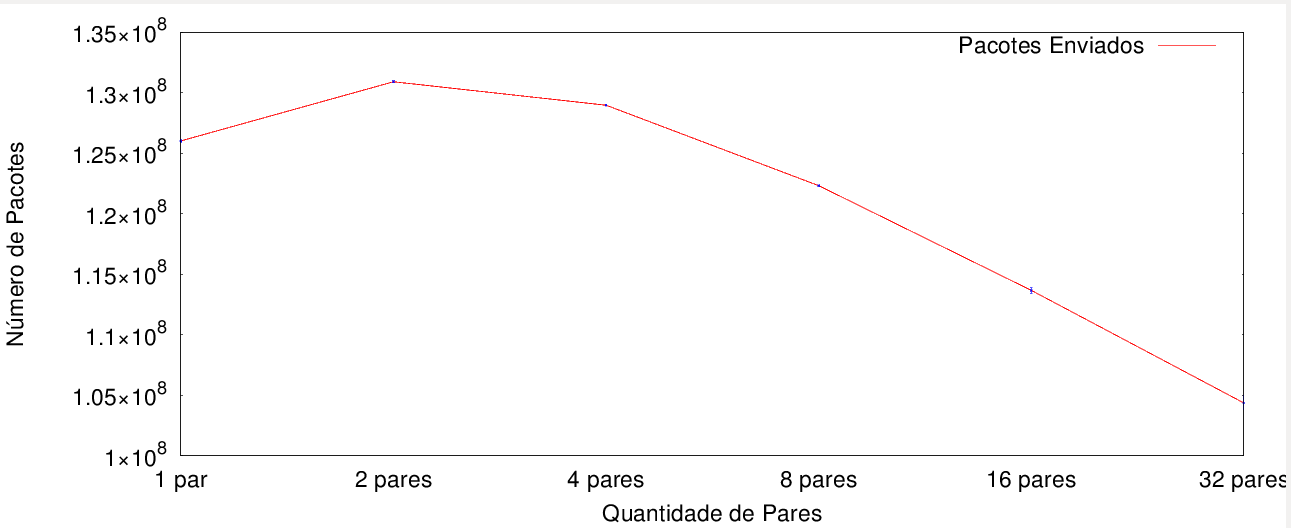

Pacotes Enviados:
